案例介紹

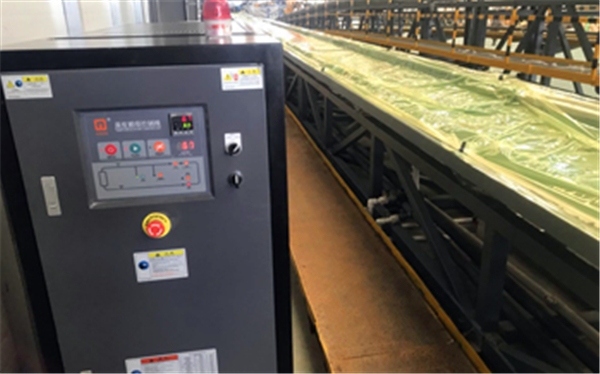

   該項目國內某大型風電葉片廠家，模具溫度場的均勻性、可靠性以及加熱效率等在葉片生產中起著至關重要的作用。水循環溫度控制機加熱是目前風電葉片模具最有效且最流行的加熱方式，通過在模具中內置銅管來實現。

   水循環加熱利用銅管作為加熱管路布滿模具產品區以及分模面上形成模具加熱的框架，并在銅管之間填充傳熱介質來實現模具加熱后的熱傳遞，外接大功率的水加熱器，直接把熱水注入到模具的銅管中，并實現熱水循環。可根據風電葉片的工藝要求 實現模具的階梯控溫，保溫解決了電加熱的控溫不勻的情況。

   根據經驗，風電葉片模具控溫方案的設計的水循環溫度控制機選型大致是：

  50米以下葉片 上下模具選擇72KW各一臺，大梁腹板選用 36KW

  50-60米葉片模具 上下模具選擇90KW各一臺，大梁腹板選用72KW

  60米以上葉片模具,需根據模具長度計算。僅供參考。
